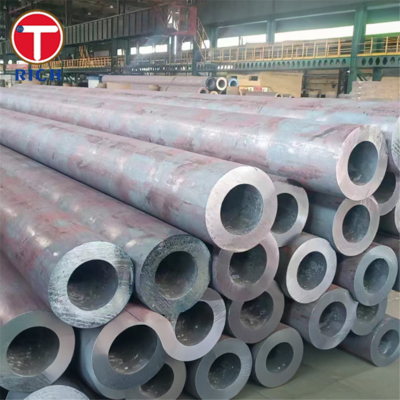

JIS G3460 STPL380 Tubo in acciaio legato senza saldatura per servizio a bassa temperatura

Panoramica del materiale (Cos'è questo prodotto?)
Questo è un tubo in acciaio al carbonio per servizio a bassa temperatura conforme allo standard industriale giapponese JIS G3460, grado STPL380. È prodotto come senza saldatura o saldato a resistenza elettrica (ERW) ed è progettato per applicazioni di tubazioni a temperature pari o inferiori al punto di congelamento.

Specifiche

• Standard: JIS G3460 – Tubi in acciaio per servizio a bassa temperatura.

• Grado: STPL380

• Metodi di fabbricazione:

  • Senza saldatura o saldato a resistenza elettrica (ERW) con rimozione del cordone di saldatura per mantenere una superficie liscia, se non diversamente specificato.

• Dimensioni

  • Diametro esterno: circa da 10,5 mm a 660,4 mm (Nominale da 6A a 650A, o da 1/8B a 26B)

  • Spessore della parete: tipicamente Sch10 a Sch160; tolleranze ~±1% per OD e ±1,6 mm per WT

Composizione chimica

Di seguito sono riportati i limiti massimi per gli elementi chiave (wt%):

Proprietà meccaniche

Per fornire una visione più ampia, ecco una tabella che confronta STPL380 con STPL450 e STPL690, tutti sotto JIS G3460, poiché sono i gradi più strettamente allineati nello stesso standard:

Caratteristiche principali

• Tenacità a bassa temperatura: STPL380 mantiene un'elevata energia d'impatto (≥ 21 J a –45 °C), garantendo l'idoneità in ambienti freddi.

• Prestazioni meccaniche solide: Resistenza alla trazione, snervamento e allungamento bilanciati offrono durata e duttilità in condizioni difficili.

• Prodotto per l'affidabilità: Trattato termicamente (normalizzazione, tempra o tempra + rinvenimento) per migliorare la struttura del grano e la resistenza.

• Opzioni di produzione versatili: Disponibile sia in formato senza saldatura che ERW per soddisfare diverse esigenze di fabbricazione.

• Finitura liscia: Superficie trattata per rimuovere i cordoni di saldatura per una dinamica dei fluidi e una distribuzione delle sollecitazioni senza soluzione di continuità.

• Materiale a grana fine: Prodotto in acciaio calmato, migliorando la tenacità e l'uniformità.

Standard applicabili

• JIS G3460 — Standard industriale giapponese che regola i tubi in acciaio al carbonio per basse temperature.

• Standard internazionali equivalenti (allineamento approssimativo):

  • ASTM A333 Grado 1 (grado di carbonio per basse temperature)

  • EN 10216-4 P215NL

  • ISO 9329-3 PL21

  • GB/T 18984 16MnDG

Applicazioni

Dominio generale: Trasporto di fluidi a bassa temperatura in condizioni fredde e criogeniche.

Casi d'uso specifici:

• Oleodotti e gasdotti in regioni fredde o impianti di lavorazione criogenica.

• Sistemi GNL e refrigerazione, per la gestione di gas liquefatti come azoto, ossigeno o gas naturale.

• Impianti chimici e petrolchimici, in particolare nelle sezioni di servizio a freddo.

• Impianti energetici e centrali elettriche, come per l'ingresso/uscita della turbina o i circuiti di acqua refrigerata.

• Settore navale e cantieristico, in compartimenti offshore o refrigerati esposti a temperature di congelamento.
  Progettato per mantenere l'integrità meccanica in ambienti a o al di sotto di –45 °C, garantendo al contempo un flusso regolare e resistenza alla corrosione.
