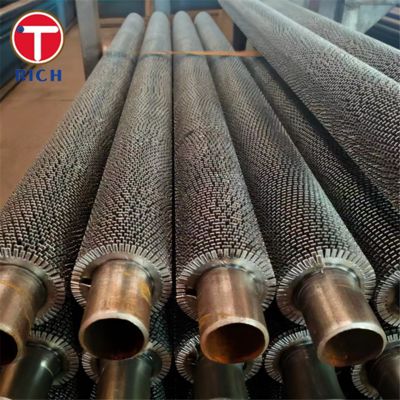

Tubo alettato elicoidale Tubo ad alette a spirale saldato in continuo per scambiatori di calore

Materiale

I tubi alettati elicoidali sono elementi di scambio termico specializzati composti da un tubo base e alette a spirale continue saldate elicoidalmente lungo la superficie esterna del tubo. Sono tipicamente realizzati in acciaio al carbonio, acciaio inossidabile o acciaio legato a seconda dei requisiti termici e di corrosione. Le alette sono meccanicamente legate o saldate in continuo al tubo base per garantire un'eccellente conducibilità termica e durata.

Specifiche

• Materiale del tubo base: Acciaio al carbonio, acciaio inossidabile o acciaio legato

• Materiale alette: Acciaio al carbonio, acciaio inossidabile o alluminio

• Diametro esterno: 19 mm – 63,5 mm

• Altezza alette: 6 mm – 25 mm

• Spessore alette: 0,8 mm – 3,0 mm

• Passo alette: 2,5 mm – 10 mm

• Lunghezza del tubo: Fino a 12 metri (personalizzabile)

• Metodo di saldatura: Saldatura a resistenza ad alta frequenza o saldatura continua

Caratteristiche principali

• Elevata resistenza meccanica ed efficienza di scambio termico superiore

• Eccellente legame tra aletta e tubo base che garantisce una bassa resistenza di contatto

• Resistente alla corrosione, all'ossidazione e alle sollecitazioni termiche ad alte temperature

• Passo, altezza e materiali delle alette personalizzabili per adattarsi a specifiche applicazioni di scambiatori di calore

• Lunga durata e costi di manutenzione ridotti

I nostri vantaggi

Dal punto di vista di un produttore professionista, affrontiamo le principali preoccupazioni tecniche dei clienti industriali:

• Controllo della rettilineità e della tolleranza: I tubi sono fabbricati con un rigoroso controllo della rettilineità (≤1 mm/m) e una tolleranza del diametro entro ±0,3 mm, garantendo una perfetta aderenza e un facile assemblaggio nei sistemi di scambiatori di calore.

• Qualità di saldatura uniforme: La saldatura automatica continua garantisce un fissaggio costante delle alette e prestazioni di scambio termico uniformi lungo l'intera lunghezza del tubo.

• Tracciabilità dei materiali e garanzia di qualità: Ogni lotto di materiale è tracciabile e conforme agli standard ASTM, EN o GB. Tutte le saldature sono ispezionate al 100% visivamente e dimensionalmente.

• Ottimizzazione delle prestazioni termiche: Il controllo preciso della geometria delle alette garantisce un rapporto ottimale dell'area superficiale, massimizzando l'efficienza dello scambio termico e riducendo la resistenza termica.

• Personalizzazione e servizio OEM: Progettazioni su misura e combinazioni di leghe per soddisfare i requisiti di pressione, temperatura e resistenza alla corrosione dei clienti.

Composizione chimica

Proprietà meccaniche

Standard

• ASTM: A179, A192, A213, A210

• EN: EN 10216-2, EN 10217-7

• GB: GB/T 20420, GB/T 5310

• JIS: JIS G3461, JIS G3462

• GOST: GOST 550-75

Campi di applicazione

I tubi alettati elicoidali sono ampiamente utilizzati in settori che richiedono uno scambio termico ad alta efficienza in condizioni termiche impegnative.

Settori principali:

• Generazione di energia

• Petrolchimico

• Raffinazione di petrolio e gas

• Sistemi HVAC

• Ingegneria navale e offshore

Applicazioni specifiche:

• Economizzatori in caldaie

• Preriscaldatori d'aria e unità di recupero del calore di scarto

• Condensatori ed evaporatori negli scambiatori di calore

• Raffreddatori e riscaldatori di gas nelle raffinerie

• Scambiatori di calore raffreddati ad aria per le industrie di processo
