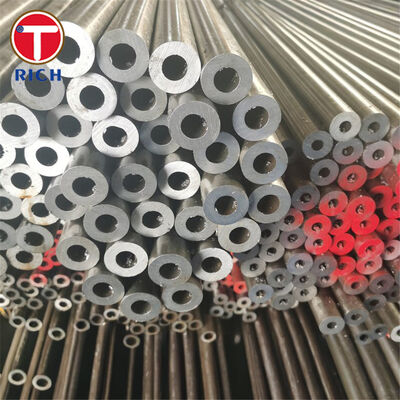

JIS G3429 STH12 Tubi in acciaio senza saldatura in lega per bombole di gas ad alta pressione

Materiale

STH12 è un grado di tubo per bombole di gas senza saldatura secondo JIS G3429, ampiamente utilizzato come tubo base per la produzione di bombole di gas in acciaio ad alta pressione. Appartiene alla famiglia C–Mn (acciaio al manganese), bilanciando resistenza, duttilità e prestazioni di formatura per la lavorazione del corpo della bombola.

Specifiche

• Standard: JIS G3429 (Tubi in acciaio senza saldatura per bombole di gas ad alta pressione)

• Tipo di tubo: Senza saldatura; laminato a caldo o a freddo (marcatura comunemente indicata come -S-H / -S-C)

• Gamma di dimensioni tipiche (fornitura industriale):

  • OD: 19,05–114,3 mm

  • WT: 2,0–14 mm

  • Lunghezza: fino a 16.000 mm

• Tolleranze tipiche (comunemente utilizzate per la fornitura di tubi per bombole): OD ±1%, WT +30% (si consiglia un accordo specifico per il progetto)

Caratteristiche principali

• Struttura senza saldatura (nessuna saldatura), progettata per corpi di bombole portanti pressione.

• Chimica controllata adatta per la formatura, la pianificazione del trattamento termico e prestazioni stabili da lotto a lotto.

• Base di ispezione focalizzata sulla sicurezza: i test idrostatici e/o i percorsi NDT possono essere specificati per ordine.

I nostri vantaggi

1. “Come assicurate che il tubo soddisfi veramente la chimica JIS G3429?”
   Controlliamo la chimica del calore secondo la finestra di composizione JIS G3429 e forniamo l'identificazione del calore/lotto tracciabile e la documentazione di ispezione allineata con la pratica di consegna JIS.

2. “Potete garantire l'integrità della pressione (senza perdite)?”
   JIS G3429 consente i test idrostatici; a meno che l'acquirente non specifichi una pressione più elevata, lo standard utilizza 5 MPa come base di pressione idrostatica minima e non richiede perdite.

3. “Supportate i NDT a ultrasuoni / correnti parassite per difetti interni e superficiali?”
   I NDT possono essere specificati utilizzando percorsi a ultrasuoni o correnti parassite e possono essere concordati NDT equivalenti alternativi quando richiesti dal progetto o dalle normative locali.

4. “E la qualità della superficie e la politica di riparazione?”
   I tubi devono avere una buona finitura superficiale interna/esterna senza difetti dannosi; la rifinitura superficiale è consentita entro la tolleranza dello spessore, mentre la riparazione della saldatura non è consentita—un punto chiave per la sicurezza della bombola.

5. “Ogni tubo sarà tracciabile e adeguatamente contrassegnato?”
   La marcatura può includere il grado, il simbolo del metodo di fabbricazione (finitura a caldo/freddo), le dimensioni e l'ID del produttore per supportare la piena tracciabilità attraverso la formatura e il collaudo della bombola.

Composizione chimica

Unità: % in peso (analisi termica)

Proprietà meccaniche

Standard di esecuzione (opzioni comuni per sistema)

• JIS: JIS G3429 (tubo in materiale per bombole); bombole a cui si fa riferimento da JIS B 8230 / JIS B 8241

• ASTM: ASTM A519 (tubi meccanici senza saldatura, spesso utilizzati per progetti di tubi relativi alle bombole); ASTM A372 viene anche comunemente citato nelle catene di fornitura di bombole a seconda dello scopo e della giurisdizione.

• EN / ISO (ampiamente utilizzati in Europa e nei sistemi di tubi di trasporto internazionali): EN ISO 11120 / ISO 11120 (tubi in acciaio senza saldatura ricaricabili per sistemi di trasporto di gas compressi); EN 10216 / EN 10297 sono spesso utilizzati per tubi senza saldatura per scopi di pressione / ingegneria quando specificato.

• GOST: GOST 8732-78 (tubi in acciaio senza saldatura deformati a caldo) e relativi standard di tubi senza saldatura come specificato dalla documentazione del progetto.

• GB: GB/T 18248-2021 (Tubi in acciaio senza saldatura per bombole di gas).

Aree di applicazione

Contenimento e trasporto di gas ad alta pressione, in particolare dove l'integrità senza saldatura e la tracciabilità sono obbligatorie.

Esempi tipici di utilizzo:

• Bombole di gas industriali: ossigeno, azoto, argon, gas di protezione CO₂ per saldatura/taglio.

• Bombole mediche: corpi di bombole di ossigeno medicale e relativi contenitori ad alta pressione.

• Energia e mobilità: bombole CNG / bombole di stoccaggio ad alta pressione (è richiesta la selezione del grado specifico per il progetto).

• Gas chimici e speciali: gas ad alta purezza o reattivi che richiedono involucri di bombole affidabili.
