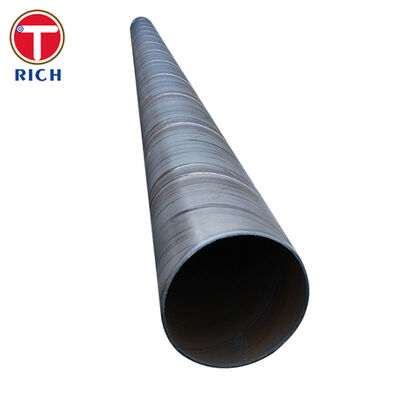

ASTM A1097 Tubo di rivestimento in acciaio al carbonio saldato a fusione elettrica per applicazioni meccaniche

ASTM A1097 Tubo di involucro in acciaio (carbonio) ️ saldatura a fusione elettrica (arco) per servizi meccanici

Materiale

ASTM A1097/A1097M è untubi di alluminio in acciaio al carbonio di grande diametroProdotto daprocesso di saldatura ad arco di fusione elettrica (EFW)concon una lunghezza massima non superiore a 50 mmè costruito con materiali saldabili di carbonio/HSLA o di bobine ammessi dalla norma (ad esempio, ASTM A515/A516/A572/A36/A1011/A1018), selezionati per corrispondere alla resistenza, alla saldabilità,e requisiti di servizio.

Specificità

• Standard / Tipo:ASTM A1097/A1097M

• Distanza di dimensioni: NPS 10 e superiore(diametro esterno specificato dall'acquirente)

• Spessore della parete: ≥ 0,200 pollici (5,1 mm)(potranno essere fornite altre dimensioni se conformi)

• FabbricazioneEFW (arco) saldato; le cuciture sonoarticolazioni del sedereconsaldature complete a penetrazione articolare(longitudinale o elicoidale)

• Lungo:Come specificato nell'ordine,± 1/2 pollice (± 13 mm)tolleranza

• Opzioni di fine fine: Fabbricazione a partire da prodotti della voce 8528(A1097 supportato)

  • angolo di sventola: 30° +5° / -0°

• Controlli dimensionali/geometrici (per A1097):

  • Peso: per lunghezzanon più del 5% sottopeso teorico

  • OD (circonferenziale):≤ ± 1%di OD specificatoo ≤ ± 3/4 pollici (19 mm) di circonferenza(quello più piccolo)

  • Rotondità:≤ 1%variazione in un singolo piano

  • Dirittura: deviazione massima00,1% della lunghezza del tubo

  • Spessore:≥ 87,5%di valore nominale in qualsiasi punto;≤ 112,5%a meno che l'acquirente non approvi

• Prova tipica di qualità (A1097):unoprova di tensione di saldatura a sezione ridottaper lotto di300 metri(o frazione) per ogni diametro/spessore

• Facoltativo (a seconda del progetto):Ispezione della saldatura UT/RT, mappatura dimensionale, testimonianza di terzi, rivestimenti protettivi (FBE / 3LPE / rivestimento epossidico / bitumeno), protettori a busta, pulizia ID/OD.

Caratteristiche chiave

• Confezionato appositamente per l'involucro/involucroin opere senza trincea e sotterranee (sforzo, scavo di gallerie, trincea aperta).

• Progettazione della saldatura a piena penetrazione EFWsupporta robuste prestazioni meccaniche e affidabile integrità articolare.

• Capacità di grande diametro (NPS 10+)con rotondità/dirittura controllata per facilitare il sollecitamento, l'allineamento e l'installazione.

• Soluzioni multiple(giunto piatto/convelato/interlacciato) per soddisfare i requisiti di saldatura sul campo o di ripiego.

I nostri vantaggi

1) ¿La saldatura resisterà durante il rinforzo/il rimbalzo?
Sì, la norma ASTM A1097 richiede la costruzione di EFW consaldature complete a penetrazione articolaree si riferisce alla qualificazione della procedura di saldatura (AWS D1.1 o codice accettato dall'acquirente), fornendo una solida base per carichi di installazione impegnativi.

2) Come si controlla la rotondità e la rettitudine in modo che il tubo non si leghi?
A1097 definisce limiti di geometria chiari perVariazione OD, rotondità e rettitudine¢critico per l'inserimento liscio e la riduzione dell'attrito nella trivellazione/tunneling.

3) Può fornire estremità adatte alle nostre esigenze di saldatura o di bloccaggio?
Sì ∆A1097 consentepiatto,a spirale, ocon un'estensione superiore a 2 mm, compresi i requisiti di angolazione convale definita.

4) Che dire dei danni e della corrosione causati dal rivestimento durante il terreno duro o aggressivo?
Forniamo opzioni di rivestimento scelte per abrasività del terreno e metodo di installazione.Le linee guida dell'industria sottolineano che le prestazioni del rivestimento/rivestimento dipendono dalla selezione del rivestimento e dai parametri di installazione, quindi abbinamo i sistemi (FBE/3LPE/epoxide, ecc.) alle condizioni di attraversamento e al piano di gestione.

5) Quali prove di ispezione riceviamo?
Noi sosteniamoDocumentazione di prova del mulino, test meccanici di saldatura basati su lotti come indicato nell'A1097 e piani di NDT facoltativi (UT/RT) quando il progetto richiede una maggiore garanzia dell'integrità della cucitura.

Composizione chimica

Proprietà meccaniche

Norme applicabili

ASTM

• ASTM A1097/A1097M- tubi di cassa in acciaio, carbonio, saldatura a fusione elettrica (arco) (NPS 10 e superiore)

• Related (project alternatives): ASTM A139 (tubo EFW), ASTM A252 (pilastri/casing), ASTM A671/A672 (tubo EFW da piastra fotovoltaica)

Classificazione

• EN 10219 (profilati cavi strutturali saldati a freddo) ‡ comunemente utilizzati per applicazioni di involucri strutturali/meccanici

• EN 10217-1 (tubi di acciaio saldati per uso a pressione)

• EN ISO 3183 (tubo di linea) ?? quando è richiesta l'equivalenza tubo/tubo di linea

GOST

• GOST 20295 (tubi di acciaio saldati per tubazioni a tronco)

• GOST 10704 / GOST 10705 (tubi di acciaio saldati elettricamente)

JIS

• JIS G3452 (tubi in acciaio al carbonio per tubature ordinarie)

• JIS G3454 (tubi in acciaio al carbonio per servizi a pressione)

• JIS G3444 (sezioni cavite strutturali)

Gran Bretagna

• GB/T 9711 (tubo di linea)

• GB/T 3091 (tubo di acciaio saldato per la distribuzione di liquidi a bassa pressione)

• GB/T 13793 (tubi di acciaio saldatisi longitudinalmente)

Aree di applicazione

Generale:costruzione senza trincea, protezione delle strutture sotterranee, guarnizioni strutturali/meccaniche e supporto per l'installazione quando un tubo portante ha bisogno di una protezione meccanica.

Tipico “dove viene utilizzato” all'interno di questi campi

• Scavo in sotterraneo orizzontale / HDD:avvolgimento/involucro per proteggere le linee portanti e stabilizzare i passaggi

• Scavo in galleria / abbattimento di tubi / trivellazione di auge:tubo di involucro come elemento a trazione o guscio protettivo

• Passaggi di trincea aperti:confezioni per corridoi stradali/ferroviari/utilità

• Progetti meccanici:manicotti a parete pesante, protezione strutturale, alloggiamenti fabbricati per i quali sono richieste grandi dimensioni OD e saldature robuste
