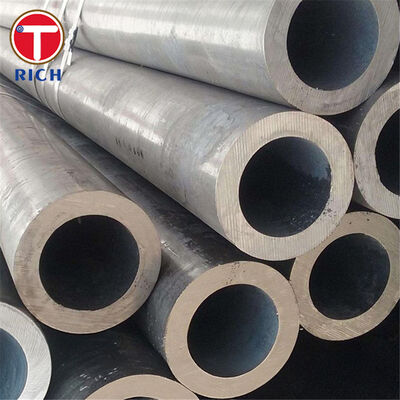

BS 3059-1 Tubo senza saldatura in acciaio al carbonio laminato a caldo per caldaia (HFS 320)

Materiale

I tubi per caldaie BS 3059-1 sono tubi senza saldatura in acciaio al carbonio laminati a caldo progettati per caldaie e surriscaldatori dove sono richieste prestazioni di pressione affidabili, un buon trasferimento di calore e un'integrità costante delle pareti. Lo scopo della BS 3059-1 copre tubi a estremità liscia (senza saldatura o saldati) fino a 127 mm OD e fino a 12,5 mm di spessore della parete per caldaie e surriscaldatori.

Una designazione senza saldatura laminata a caldo comunemente fornita secondo questo standard è HFS 320, un tubo in acciaio al carbonio a bassa resistenza che può essere fornito laminato a caldo e, se necessario, con pratiche di normalizzazione/ricottura subcritica per raggiungere le proprietà specificate.

Specifiche

• Standard: BS 3059-1:1987 (stato mostrato come ritirato/inattivo dai cataloghi standard; ancora ampiamente utilizzato per progetti legacy e sostituzioni)

• Grado / Designazione: HFS 320 (Senza saldatura laminato a caldo)

• Forma del prodotto: Tubo senza saldatura, laminato a caldo (laminato a caldo/laminato a caldo)

• Ambito dimensionale (per BS 3059-1): OD ≤ 127 mm; WT ≤ 12,5 mm

• Estremità del tubo: Estremità liscia (standard), smussata/filettata disponibile su richiesta

• Lunghezza: SRL/DRL/lunghezze tagliate fisse disponibili; fino a ~16 m su richiesta

• Condizione di consegna: Laminato a caldo; la normalizzazione/ricottura subcritica può essere applicata quando specificato

• Documenti di ispezione: Certificato di prova del mulino (EN 10204 3.1; 3.2 o ispezione di terze parti disponibile)

Caratteristiche principali

• Vera struttura senza saldatura: elimina i punti deboli legati alla saldatura e migliora l'affidabilità della pressione.

• Prestazioni meccaniche stabili per la circolazione della caldaia e i compiti del surriscaldatore all'interno dell'intervallo di dimensioni previsto dallo standard.

• Buon comportamento di fabbricazione: adatto per procedure di piegatura, formatura e saldatura tipicamente utilizzate negli assemblaggi di tubi per caldaie (con WPS/PQR appropriati).

• Qualità verificabile: chimica + prove meccaniche e comuni opzioni NDT supportano l'accettazione sicura per servizi critici.

I nostri vantaggi

Gli acquirenti in genere si concentrano sulla conformità al grado, sull'accuratezza dimensionale, sulla tracciabilità, sui test e sulle condizioni della superficie.

• D: Come si assicura che il tubo corrisponda veramente a BS 3059-1 HFS 320?
  R: Forniamo la tracciabilità del numero di colata e i MTC che mostrano la composizione chimica e i risultati della trazione, allineati con lo standard e il grado ordinati.

• D: Cosa succede per la tolleranza OD/WT e i problemi di montaggio durante l'installazione?
  R: Eseguiamo controlli dimensionali completi (OD, WT, lunghezza, rettilineità) e manteniamo la fornitura all'interno dell'ambito dimensionale BS 3059-1 per ridurre la rilavorazione in loco e la mancata corrispondenza imprevista.

• D: È possibile supportare NDT e la verifica della tenuta alla pressione?
  R: NDT come UT / ECT e prove idrostatiche possono essere forniti come richiesto, oltre a controlli di schiacciamento/svasatura comunemente utilizzati per i tubi della caldaia.

• D: Come si previene la ruggine di transito e il rifiuto legato alla superficie?
  R: Offriamo opzioni di immersione in olio/vernice/fosfatazione/sabbiatura/verniciatura e imballaggio per proteggere le superfici durante la spedizione e lo stoccaggio.

• D: Possiamo utilizzare l'ispezione di terze parti (SGS/BV/TÜV) o documentazione speciale?
  R: Sì, è possibile organizzare rapporti di ispezione di terze parti e pacchetti di documentazione aggiornati (ad esempio, EN 10204 3.2, ove applicabile).

Composizione chimica

Proprietà meccaniche (5 gradi correlati)

Le proprietà meccaniche possono variare in base alle dimensioni/spessore e alle condizioni di consegna; i valori sottostanti riflettono i minimi/intervalli comunemente pubblicati per ogni famiglia di gradi.

*L'allungamento per STB340 e 20G dipende dalle dimensioni nelle tabelle pubblicate; i valori mostrati sono i minimi comunemente referenziati per le tipiche dimensioni dei tubi della caldaia.

Standard di esecuzione (ASTM / EN / GOST / JIS / GB)

Se il tuo progetto accetta standard equivalenti, i seguenti sono comunemente usati per la fornitura di tubi per caldaie/pressione (la selezione finale deve corrispondere al codice di progettazione e ai requisiti di temperatura/pressione di esercizio):

• ASTM: ASTM A210/A210M, ASTM A192/A192M, ASTM A179/A179M

• EN: Serie EN 10216 (tubi senza saldatura per scopi di pressione, inclusi gradi ad alta temperatura come P235GH)

• GOST: GOST 8731 (requisiti tecnici) + GOST 8732 (tubi senza saldatura deformati a caldo; assortimento/dimensioni)

• JIS: JIS G3461 (tubi per caldaie e scambiatori di calore in acciaio al carbonio; ad es. STB340)

• GB: GB/T 3087 (caldaia a bassa/media pressione) e GB/T 5310 (caldaia ad alta pressione)

Aree di applicazione

Settori primari: caldaie a vapore, produzione di energia, sistemi di riscaldamento petrolchimico, apparecchiature industriali per il trasferimento di calore.

Dove viene utilizzato all'interno del sistema

• Caldaie: tubi di parete d'acqua/circolazione, tubi di generazione, tubi discendenti e tubi di collegamento (entro i limiti di dimensioni)

• Surriscaldatori / riscaldatori (ove applicabile in base al progetto): serpentine di tubi e tubazioni di collegamento lato caldo

• Economizzatori / scambiatori di calore: fasci di tubi per il trasferimento di calore e sezioni di recupero
