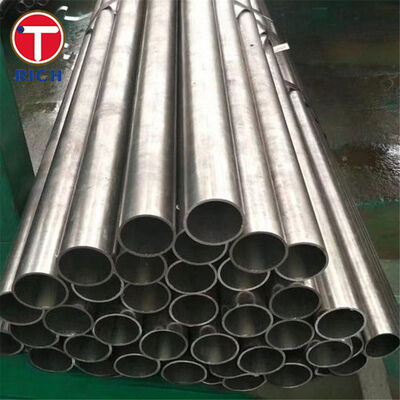

ASME B36.10M Tubi in acciaio forgiato saldati e senza saldatura

Materiale

ASME B36.10M definisce la standardizzazione dimensionale per tubi in acciaio forgiato saldati e senza saldatura utilizzati in sistemi di tubazioni e condotte a temperature e pressioni elevate o basse. Lo standard si concentra sul diametro esterno (OD), sullo spessore della parete (Schedule) e sulla massa/peso, mentre la qualità dell'acciaio (composizione chimica e resistenza) viene selezionata separatamente in base alle condizioni di servizio e ai codici di progetto.

I materiali tipicamente compatibili includono acciaio al carbonio e acciai a bassa lega prodotti come Seamless (SMLS), ERW, LSAW/SAW, a seconda delle prestazioni richieste, del livello di ispezione e degli obiettivi di costo.

Specifiche

• Gamma di dimensioni (NPS): comunemente fornita da NPS 1/8 fino a NPS 60 (sistema OD/W.T. basato su Schedule).

• Sistema di spessore della parete: numeri Schedule più designazioni legacy STD / XS / XXS.

• Tipi di produzione: Seamless, ERW, SAW/LSAW (a seconda della specifica del materiale selezionato)

• Lunghezza: SRL / DRL / lunghezza fissa (basata sul progetto)

• Estremità: Estremità piana, estremità smussata; filettatura quando applicabile

• Nota sulla filettatura: gli Schedule 5 e 10 non consentono la filettatura in conformità ai requisiti della filettatura dei tubi ASME.

Caratteristiche principali

1. Sistema di schedule intercambiabile per la selezione standardizzata dello spessore della parete e la compatibilità della fornitura globale.

2. Supporta la standardizzazione dimensionale dei tubi saldati e senza saldatura per un ampio servizio di pressione/temperatura.

3. Regole di designazione chiare (NPS/DN) ampiamente utilizzate nella documentazione di progettazione di tubazioni industriali e condotte.

I nostri vantaggi

1) “ASME B36.10M è uno standard di materiale o solo uno standard dimensionale?”

Risposta: È uno standard dimensionale (OD, schedule dello spessore della parete, massa). La conformità del materiale è garantita ordinando il tubo a una specifica del materiale (ad esempio, ASTM A106, ASTM A53, API 5L, ASTM A333, ASTM A335) mantenendo le dimensioni B36.10M. Ciò evita la mancata corrispondenza delle specifiche all'ispezione e all'accettazione del sito.

2) “Come scelgo lo Schedule giusto per la pressione e la fabbricazione (filettatura, saldatura, ecc.)?”

Risposta: B36.10M fornisce il framework Schedule/STD/XS/XXS standardizzato per la selezione dello spessore della parete, mentre la progettazione della pressione è finalizzata dal codice di progetto e dalla resistenza del materiale. Supportiamo gli acquirenti confermando la disponibilità dello Schedule, la preparazione delle estremità e la fattibilità della filettatura, inclusa la limitazione chiave che Sch 5 e Sch 10 non sono adatti per la filettatura.

3) “Come posso garantire l'equivalenza tra standard per progetti internazionali (UE/RU/JP/CN)?”

Risposta: Possiamo allineare le aspettative dimensionali e di documentazione facendo riferimento alle controparti regionali per le dimensioni e gli standard di utilizzo tipici dei tubi:

• UE: EN 10220 per tabelle di dimensioni/massa (con standard di materiale EN come richiesto).

• Cina: GB/T 17395 per dimensioni/forme/masse/tolleranze dei tubi in acciaio.

• Russia / Giappone: gli standard comuni per tubi (GOST/JIS) possono essere mappati nel pacchetto PO e MTC per supportare l'ispezione e l'accettazione doganale.

Composizione chimica

Proprietà meccaniche

Riferimento standard (ASTM / EN / GOST / JIS / GB)

• ASTM/ASME: ASME B36.10M (dimensioni e schedule) per tubi in acciaio forgiato saldati/senza saldatura.

• EN: EN 10220 (dimensioni e masse per unità di lunghezza per tubi in acciaio senza saldatura/saldati).

• GOST: gli standard per tubi comunemente citati includono GOST 8732 (senza saldatura, finitura a caldo) e altri standard per tubi GOST correlati a seconda del tipo/applicazione.

• JIS: gli standard per tubi in acciaio al carbonio comunemente citati includono JIS G3452 (tubazioni ordinarie) e altri standard per tubi ad alta pressione/temperatura, se necessario.

• GB: GB/T 17395 (dimensioni, forme, masse e tolleranze dei tubi in acciaio).

Aree di applicazione

Industrie generali: petrolio e gas, petrolchimico, produzione di energia, trattamento delle acque, edilizia, HVAC e tubazioni di processo generali.

Dove viene utilizzato (esempi):

• Petrolio e gas: linee di raccolta, tubazioni di impianti, tubazioni di servizio, alcuni componenti di condotte (a seconda del grado/specifica)

• Petrolchimico/Chimico: linee di processo, linee di vapore/condensa, collettori di aria per strumenti

• Energia e potenza: tubazioni ausiliarie per caldaie, linee ad alta temperatura (gradi di lega, se necessario)

• Acqua e servizi pubblici: trasmissione dell'acqua, collettori di protezione antincendio (a seconda dello standard e delle specifiche)

• Edilizia/Industriale: corse di tubazioni strutturali e meccaniche, rastrelliere per tubi, supporti (se consentito dalle specifiche del progetto)
