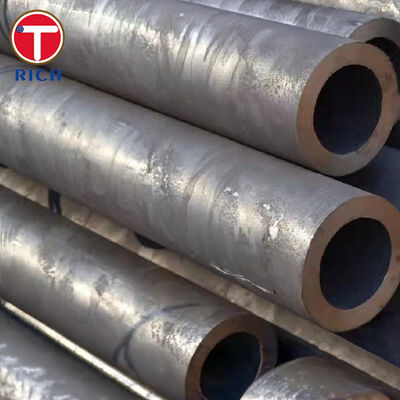

GOST 1060-83 Grado 10 Tubi in acciaio senza cuciture deformati a freddo per la costruzione navale

GOST 1060-83 Tubi in acciaio senza cuciture deformati a freddo di grado 10 sono specificati per il servizio di costruzione navale in caldaie, surriscaldatori e riscaldatori di olio.si riferisce esplicitamente a tubi senza cuciture deformati a freddo, richiede grado di acciaio 10 con chimica per GOST 1050, richiede trattamento termico e fissa limiti definiti per la tolleranza di dimensioni, rettitudine, condizione della superficie, ispezione ad ultrasuoni,prova di pressione idraulica, prestazioni di appiattimento e di espansione.

Specificità

Caratteristiche principali

1. Controllo dimensionale specifico per norma:
   La tolleranza OD è fissata in base alla banda di diametro, non una vaga affermazione di "tubo di precisione".± 0,2 mm, mentre 29-51 mm OD è± 0,3 mmLo spessore della parete è+8/-10%con una precisione normale o± 8%in alta precisione.
2. Le prestazioni dei servizi di costruzione navale sono esplicitamente basate sui test:
   I tubi devono passare.prova ad ultrasuoni di lunghezza completa,prova di pressione idraulica,appiattimento a spaziatura 4T, eEspansione al 15% dell'aumento ODsenza crepe o lacrime.
3. Acciaio termicamente lavorato di grado 10 con duttilità definita:
   GOST 1060-83 richiedetrattati termicamentetubi conresistenza alla trazione non inferiore a 343 MPa- econ una lunghezza non inferiore al 28%, conallungamento del 30% disponibile su richiesta.
4. La qualità della superficie è scritta per il rischio di fabbricazione reale:
   La norma non richiede semplicemente una "buona finitura"; vieta le crepe, le lacerazioni, le lacerazioni, le cavità e il rame residuo, che è importante per la piegatura, l'espansione, la saldatura,e servizio di caldaia/riscaldatore a tenuta stagna.

I nostri vantaggi

1) Gli acquirenti di solito si chiedono: “È il tubo davvero adatto per il servizio di caldaie e riscaldatori nella costruzione navale, o è solo un tubo generico in acciaio al carbonio?”

Sì, questa norma non è una norma per tubi di uso generale.caldaie, supercaldaie e scaldaoli per la costruzione navale, e richiede un trattamento termico più test di pressione e di formazione che si allineano a tali servizi.Questo dà ai team di approvvigionamento un percorso di conformità più chiaro che comprare un tubo senza cuciture a freddo non specificato.

2) Gli acquirenti si chiedono di solito: "Come si controlla la solidità interna per i tubi a parete sottile deformati a freddo?"

La norma richiedeControllo del 100% dei difetti a ultrasuoni su tutta la superficie del tuboIl riferimento di accettazione è legato ad una profondità artificiale dinon più del 10% dello spessore nominale della paretee lunghezzanon superiore a 25 mmOgni tubo è inoltre soggetto a ispezione dimensionale e superficiale.

3) Gli acquirenti si chiedono di solito: "Il tubo manterrà la consistenza dimensionale e le prestazioni di formazione durante la fabbricazione?"

La norma fornisce entrambe le caratteristiche: fissa le tolleranze OD e WT per fascia di dimensioni, limita la rettitudine a1.5 mm/m, e richiede che il tubo resistaappiattimento,espansione, o, se richiesto,prova di curvaturaPer i costruttori marini, questo è più utile di un vasto linguaggio di marketing sulla "eccellente formabilità".

Norme di esecuzione

• GOST: GOST 1060-83 per tubi di acciaio senza saldatura deformati a freddo per la costruzione navale; la chimica del grado 10 è riferita a GOST 1050.
• ASTM: non esiste una norma equivalente diretta uno a uno; gli acquirenti di solito confrontano per concetto di servizio le famiglie di caldaie/tubi meccanici in acciaio al carbonio senza saldature e poi confermano la chimica, il trattamento termico,e testare caso per casoQuesto è un confronto ingegneristico, non un'equivalenza formale.
• Classificazione: Non esiste una sostituzione diretta esatta; la logica di confronto più vicina è quella di tubi di acciaio al carbonio senza saldature per uso a pressione con chimica e condizioni di consegna corrispondenti, soggette all'approvazione del progetto.
• JIS: non esiste una sostituzione diretta esatta; il confronto è generalmente effettuato in base alla qualità dei tubi in acciaio al carbonio e ai requisiti di servizio a pressione piuttosto che in base alla corrispondenza del titolo.
• Gran Bretagna: non esiste un equivalente diretto esatto; gli appalti cinesi sono generalmente controllati in base alla chimica, ai minimi di trazione/allungamento e alle prove NDT/idroforming richieste.

Applicazione

tubi di bobina per supercalorificatori di caldaie marine ausiliarie.
Questa è un'applicazione precisa perché la GOST 1060-83 è scritta per i tubi di costruzione navale utilizzati inCaldaie, supercaldaie e scaldaoli, non per tubature strutturali generali.

Composizione chimica

Proprietà meccaniche
