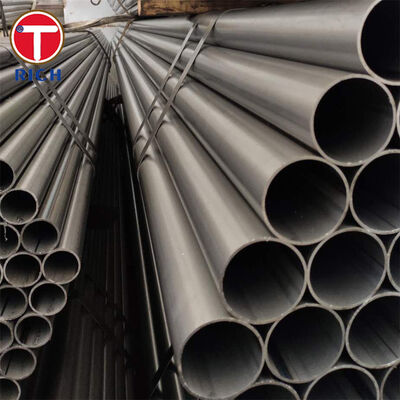

GB/T 13793 Tubo saldato a resistenza elettrica longitudinale in 10#, 15#, 20#, Q235B e Q345B

GB/T 13793 tubo a resistenza elettrica saldata longitudinale (ERW) è un tubo di acciaio al carbonio saldo a cucitura retta per il servizio strutturale e il trasporto generale di fluidi.La norma si applica a tubi di acciaio saldatura elettrica longitudinale fino a 711 mm di diametro esterno, ed è generalmente scelto quando gli acquirenti hanno bisogno di un controllo dimensionale stabile, una produzione efficiente,e una vasta gamma di materiali, dagli acciai di qualità a basse emissioni di carbonio come 10#/15#/20# ai gradi strutturali come Q235B e Q345B. GB/T 13793-2016 è l'attuale standard di prodotto GB per questa categoria di tubi.

Specificità

Caratteristiche principali

1. La costruzione di ERW a cucitura retta per una efficienza della rotondità e della consistenza dimensionale.L'HF-ERW è ampiamente riconosciuto per il suo basso apporto di calore, l'elevata produttività e la buona precisione dimensionale rispetto a molte altre vie di tubi saldati.
2. Ampia finestra di resistenza dal grado strutturale mite al grado strutturale a carico più elevato.
   • Q235B: la resistenza al rendimento inizia a235 MPadi spessore ≤ 16 mm, con resistenza alla trazione370-500 MPa.
   • Q345B: la resistenza al rendimento inizia a345 MPadi spessore ≤ 16 mm, con resistenza alla trazione470-630 MPa.
3. Buono comportamento di fabbricazione nei tipi a basse emissioni di carbonio.
   • 10#: C00,07-0,13%, buona formabilità e saldabilità.
   • 15#: C00,12-0,18%, buona saldabilità con resistenza leggermente superiore a 10 °C.
   • 20#: C00,17-0,23%, resistenza e robustezza equilibrate, comunemente utilizzati per parti meccaniche e servizi di tubi a medio carico.
4. Utilizzabile sia per applicazioni strutturali che per applicazioni generali di fluidi a bassa pressione.GB/T 13793 riguarda esplicitamente gli usi strutturali e può essere utilizzato anche per tubi saldati per trasporto di fluidi in generale.

I nostri vantaggi

1) Come controlliamo l'affidabilità della cucitura di saldatura ERW?

Per gli acquirenti professionali, la cucitura della saldatura è sempre la prima preoccupazione.Per questo motivo il controllo della qualità pratica deve concentrarsi sull'integrità della cucitura.Il nostro vantaggio è che trattiamo la qualità delle cuciture come un elemento di controllo separato: monitoraggio delle saldature online, ispezione dimensionale intorno alla zona di cucitura,e verifica NDT / idrostatica facoltativa in base ai requisiti del progettoLe fonti del settore identificano costantemente la valutazione dell'integrità delle cuciture, i test idrostatici e l'ispezione per il rilevamento delle crepe come i principali controlli per la qualità dei tubi ERW.

2) Come ridurre i problemi di installazione causati dalle variazioni dimensionali?

Gli acquirenti si preoccupano dell'allineamento, soprattutto per strutture fabbricate, manicotti e impianti di tubazione in generale.e lavorazione a valleIl nostro vantaggio è il controllo stabile della formazione dell'OD, della parete, dell'ovalità e della rettitudine, con registri di ispezione basati sugli ordini e certificati di fabbrica legati a ogni lotto.Le linee guida del settore sulla selezione delle tolleranze ERW sottolineano che la precisione dimensionale è uno dei motivi principali per cui gli ingegneri scelgono i prodotti ERW.

3) Come evitare il rischio di sostituzione di gradi in 10#/15#/20#/Q235B/Q345B?

Un altro problema comune di approvvigionamento è quello di ottenere un tubo che soddisfi i requisiti di dimensione, ma non la classe chimica o di resistenza prevista.Il nostro vantaggio è la tracciabilità grado per grado dalla striscia grezza o bobina al tubo finito, con la norma di materiale corrispondente alla famiglia di acciai: GB/T 699 per 10#/15#/20#, GB/T 700 per Q235B e GB/T 1591/pratica di mercato per Q345B.Questo è particolarmente importante perché il Q345B è ampiamente conosciuto sul mercato, mentre il nuovo sistema GB/T 1591 utilizza Q355B come percorso di sostituzione attuale in molte applicazioni strutturali.

Norme di esecuzione

Campo di applicazione

L'obiettivo del prodotto è: tubi di acciaio saldati per costruzione di colonne di struttura in acciaio e elementi di sostegno.
Questa è un'applicazione pratica per Q235B e Q345B tubo ERW longitudinale in cui la rettitudine controllata, affidabile qualità della cucitura di saldatura,la consistenza dimensionale e stabile sono più importanti della lega di qualità superioreGB/T 13793 è specificatamente destinato ad applicazioni meccaniche e strutturali.

Composizione chimica

Nota di riferimento:10#, 15#, 20# si basano sui dati di grado GB/T 699; Q235B si basa sui dati di grado GB/T 700; Q345B mostrato di seguito segue i dati di riferimento del mercato/comune associati alla designazione GB/T 1591-era.Q345B è ampiamente mappato nella pratica attuale verso Q355B nelle nuove edizioni GB/T 1591.

* Q345B è una denominazione tradizionale ampiamente utilizzata nel commercio e nelle precedenti pratiche GB/T 1591; gli attuali aggiornamenti strutturali nazionali spesso fanno riferimento a Q355B.

Proprietà meccaniche

Nota di riferimento:i valori meccanici riportati di seguito sono valori di riferimento di grado delle norme relative ai materiali, non una garanzia universale di un singolo valore per ogni dimensione del tubo;L'accettazione effettiva dei tubi deve seguire l'ordine di acquisto, gamma di dimensioni e norme di prova GB/T 13793.
