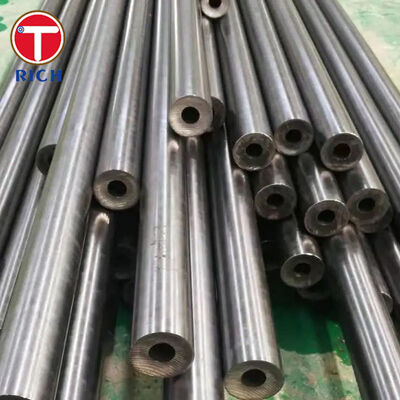

Tubi in acciaio senza saldatura laminati a caldo GB/T 17396 per il servizio di pilastri idraulici

GB/T 17396-2022 è l'attuale standard nazionale cinese per i tubi di acciaio laminati a caldo senza saldatura utilizzati nel servizio di pilastri idraulici, emesso per tubi utilizzati nei cilindri e nei pilastri delle apparecchiature di supporto idraulico delle miniere di carbone. Lo standard ha sostituito GB/T 17396-2009 ed è stato implementato dal 1 maggio 2023.

Specifiche

D = diametro esterno nominale; S = spessore nominale della parete.

Caratteristiche principali

1. Precisione dimensionale controllata per cilindri idraulici:La tolleranza DE è ±0,75%D, mentre la tolleranza dello spessore della parete può essere specificata come grado comune o grado superiore a seconda dello spessore della parete.
2. Rettilineità definita per la stabilità della lavorazione:la rettilineità è limitata a 1,3 mm/m, 1,5 mm/m o 2,0 mm/m a seconda dello spessore della parete, con curvatura su tutta la lunghezza limitata allo 0,10% della lunghezza del tubo.
3. Gamma di resistenza adatta al carico idraulico su colonna:i gradi elencati coprono la resistenza alla trazione da 510 MPa per il grado 35 fino a 1.080 MPa per 30CrMnSi.
4. Opzioni di leghe testate agli urti:27SiMn, 30CrMnSi, 30CrMo e 30MnNbRE hanno specificato i requisiti di energia assorbita Charpy V-notch da 39 J a 71 J, a seconda del grado.
5. È possibile specificare l'ispezione non distruttiva:Il livello di test a ultrasuoni U3, il livello di test a correnti parassite E3H o E3 e il livello di test di dispersione del flusso magnetico F3 sono indicati per l'ispezione dei tubi.

I nostri vantaggi

1. Conformità e tracciabilità dei gradi per i team di acquisto
   Gli acquirenti professionisti spesso necessitano di conferma che il materiale segua l'attuale standard GB/T 17396-2022 anziché la precedente edizione del 2009. Allineiamo il preventivo con il numero standard richiesto, il nome del prodotto, il grado di acciaio, la quantità, le dimensioni, le condizioni di consegna e i requisiti speciali, quindi forniamo la tracciabilità del numero di calore con i registri dei test chimici e meccanici.
2. Controllo dimensionale per lavorazioni cilindro-canna
   Gli acquirenti dei tubi dei cilindri idraulici si concentrano sul margine ridotto, sulle condizioni della superficie interna, sulla consistenza dello spessore della parete e sulla rettilineità perché questi influiscono sul margine di lavorazione, sul contatto della guarnizione e sulla durata. Citiamo il diametro esterno, lo spessore della parete, la rettilineità, l'ovalizzazione e l'irregolarità dello spessore della parete secondo GB/T 17396-2022; La lavorazione ID, la levigatura o la finitura SRB possono essere fornite come lavorazione a valle quando il disegno richiede un alesaggio del cilindro finito.
3. Controllo del rischio prima della spedizione
   Difetti nascosti come crepe, pieghe, inclusioni e discontinuità interne sono fondamentali per i tubi dei pilastri idraulici. Supportiamo l'ispezione visiva, l'analisi chimica, le prove di trazione, le prove di durezza ove applicabile, le prove di impatto per i gradi di lega, il grado di inclusione e NDT opzionali mediante metodi di dispersione a ultrasuoni, correnti parassite o flusso magnetico secondo gli standard di ispezione GB/T di riferimento.

Standard di esecuzione

Questi standard non sono automaticamente intercambiabili; l'equivalenza del grado, la chimica, le proprietà meccaniche e l'ambito di ispezione devono essere confermati rispetto al disegno di acquisto.

Campo di applicazione

Canna del cilindro di supporto idraulico del tetto della miniera di carbone.

Composizione chimica

Proprietà meccaniche
