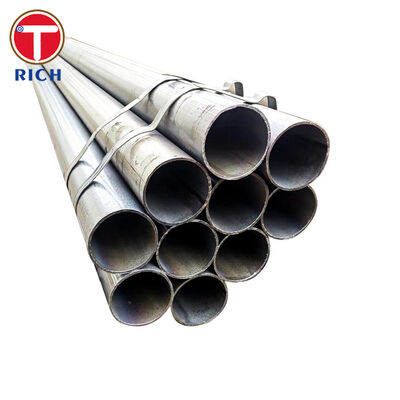

ASTM A135 Tubo di acciaio saldato a resistenza elettrica per il trasporto di fluidi

ASTM A135 tubi di acciaio saldati a resistenza elettrica sono fabbricati in acciaio al carbonio laminato piatto con saldatura ad alta frequenza a resistenza elettrica o a induzione elettrica senza aggiungere metallo di riempimento.È destinato al trasporto dell'acqua, gas, vapore, aria compressa e altri liquidi compatibili nei sistemi di tubazioni industriali e commerciali.

La specifica ASTM A135/A135M contiene due gradi di materiale: grado A e grado B. Il grado A offre una maggiore idoneità per le operazioni di piegatura, avvolgimento e flanging,mentre il grado B fornisce una maggiore resa minima e resistenza alla trazioneLe saldature di grado B devono essere trattate termicamente o lavorate in modo da non lasciare martensite non temperata nella zona di saldatura.

L'ASTM A135 copre generalmente i tubi da NPS 2 a NPS 30 con spessori nominali medi delle pareti fino a 12,70 mm. Copre anche alcuni tubi a parete leggera da NPS 3/4 a NPS 5.Le dimensioni non standard possono essere fornite quando sono soddisfatti tutti gli altri requisiti della specifica.

Specificità

La dimensione effettiva disponibile deve essere confermata rispetto al programma di produzione selezionato, al percorso di produzione, alla finitura finale e alla quantità del progetto.

Caratteristiche principali

Integrità della saldatura ERW controllata

La cucitura longitudinale è formata da riscaldamento e pressione a resistenza elettrica o ad induzione elettrica senza l'aggiunta di metallo di riempimento.zona di saldatura continua e supporta una produzione costante ad alto volume.

Per la classe ASTM A135 B, la zona di saldatura deve essere sottoposta a trattamento termico o altrimenti trattata in modo da non rimanere martensite non temperata.Questo requisito riduce il rischio di una struttura di saldatura localmente dura e fragile.

Livelli di resistenza definiti

ASTM A135 Grade A ha una resistenza minima al rendimento di 205 MPa e una resistenza minima alla trazione di 330 MPa. Il grado B aumenta questi valori minimi rispettivamente a 240 MPa e 415 MPa.

Idoneità per la fabbricazione

Il grado A è il grado ASTM A135 specificatamente identificato come adatto per la flangiazione e la piegatura.La selezione del grado deve pertanto tener conto non solo della pressione di funzionamento, ma anche del processo di fabbricazione richiestoIl grado B non deve essere sostituito automaticamente se è necessaria una forte flessione o formazione di flange.

Verifica delle perdite di pressione

Ogni lunghezza di produzione può essere sottoposta alla prova idrostatica richiesta dalla norma.una prova elettrica non distruttiva può essere accettata come alternativa se consentita dal disciplinare e concordata dall'acquirente.

Se la prova idrostatica è sostituita da un metodo NDE approvato, la via di ispezione e la marcatura del prodotto devono essere chiaramente indicate nella documentazione di acquisto.

Compatibilità dimensionale

I diametri esterni e gli spessori di parete previsti sono normalmente selezionati in base alle dimensioni del tubo ASME B36.10M. Ciò consente la compatibilità con raccordi, accoppiamenti, scanalature, supporti,con una tensione di potenza superiore a 50 W.

I nostri vantaggi tecnici

1Condizione di saldatura verificata per il grado B

Una preoccupazione frequente nei contratti di approvvigionamento è se il tubo di grado B sia stato semplicemente fornito nella condizione di saldatura senza un adeguato controllo della zona colpita dal calore.

Il nostro percorso di produzione registra i parametri di trattamento delle cuciture di saldatura per lotto di produzione.le registrazioni di supporto possono includere le impostazioni di trattamento della saldatura, verifica metallografica, mappatura della durezza e risultati delle NDE.

2. Tracciabilità dello stato della prova di pressione

Gli acquirenti spesso ricevono preventivi che indicano "testato" senza specificare se il tubo è stato testato idrostaticamente o esaminato utilizzando un metodo elettrico alternativo.

Ogni preventivo e certificato di fabbrica possono identificare:

• Metodo di ispezione utilizzato

• La pressione di prova applicabile o la procedura NDE

• Data di prova e lotto di produzione

• Se la prova idrostatica è stata sostituita da un'alternativa approvata

• Qualsiasi marcatura di stato di prova richiesta con il simbolo ′NH′ o equivalente

Ciò evita ambiguità durante la revisione dei documenti, l'ispezione del sito e l'accettazione finale.

3- Controllo del grado e della fabbricazione prima della produzione

Il grado B ha una maggiore resistenza, ma non è automaticamente la scelta corretta per ogni assemblaggio di tubazioni fabbricato.

Prima della produzione, l'ordine può essere esaminato in base a:

• Medio di funzionamento richiesto

• Pressione e temperatura di progettazione

• Requisiti per il filettamento, la scanalatura, la piegatura o la flangatura

• Rivestimento superficiale richiesto

• Fittings e sistemi di attacco applicabili

• Strada di accettazione idrostatica o NDE

Questa revisione riduce il rischio di acquistare un grado di resistenza superiore che non è adatto per l'operazione di formazione prevista.

Norme di esecuzione

Le norme equivalenti non devono essere considerate automaticamente intercambiabili: prima della sostituzione devono essere riviste la qualità dei materiali, la loro composizione chimica, la loro resistenza, le dimensioni, le prove, il rivestimento e la certificazione.

Applicazione specifica: tubazioni per rami di spruzzatori antincendio

Un'applicazione specifica è un tubo ERW nero di classificazione 10 ASTM A135 di grado B utilizzato come ramificazione in un impianto di spruzzatori per incendi a tubo bagnato.

In questa applicazione, il tubo distribuisce l'acqua pressurizzata dal canale trasversale alle singole teste degli irrigatori.Il grado B fornisce una resistenza alla trazione minima di 240 MPa e una resistenza alla trazione minima di 415 MPa, mentre il muro più leggero Schedule 10 può ridurre il peso del tubo installato rispetto alle configurazioni più pesanti Schedule 40.

La progettazione finale del sistema deve comunque essere conforme al codice antincendio applicabile, al calcolo idraulico, ai requisiti di elenco, al sistema di accoppiamento, alla tolleranza di corrosione e all'approvazione delle autorità locali.La conformità del materiale ASTM da sola non determina l'omologazione del sistema.

Composizione chimica

L'ASTM A135 contiene solo il grado A e il grado B. Le righe aggiuntive riportate di seguito sono i gradi di riferimento per gli appalti spesso confrontati nei progetti internazionali di tubi fluidi.Non devono essere certificati o contrassegnati come ASTM A135 a meno che non soddisfino in modo indipendente tutti i requisiti ASTM A135..

I valori massimi sono indicati se non diversamente indicato.

ASTM A53 Tipo E Gradi A e B possono ulteriormente limitare il rame, il nichel, il cromo, il molibdeno e il vanadio quando questi elementi sono intenzionalmente aggiunti o presenti come elementi residui.

Proprietà meccaniche

I seguenti valori sono requisiti minimi a temperatura ambiente, a meno che non sia indicato un intervallo.

L'allungamento ASTM A135 per campioni di strisce a parete sottile è calcolato a partire dallo spessore specificato della parete piuttosto che essere rappresentato da una percentuale universale.L'allungamento segnalato dovrebbe quindi indicare l'orientamento del campione., tipo di campione, lunghezza di misura e spessore effettivo della parete.

Ispezione e collaudo

Un piano di ispezione completo ASTM A135 può includere:
