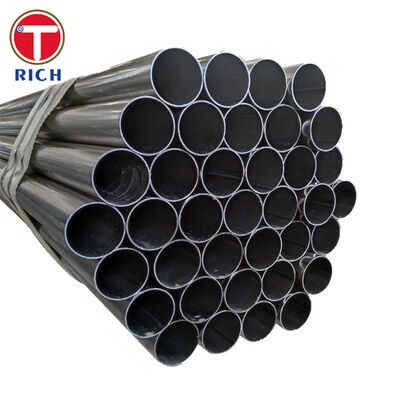

ASTM A523 Tubo di acciaio saldato con resistenza elettrica a fine piatto per circuiti di cavi ad alta pressione

Il tubo di acciaio saldato a resistenza elettrica ASTM A523 è specificatamente fabbricato come condotto a tenuta di pressione per sistemi di cavi elettrici a tubo ad alta pressione.È fornito in costruzione di tipo E, che coprono da NPS 4 a NPS 12, con spessori nominali delle pareti da 5,56 mm a 14,27 mm a seconda delle dimensioni ordinate.

A differenza dei tubi a pressione di uso generale, il tubo ASTM A523 è destinato a formare un involucro in acciaio continuo attorno ai cavi elettrici ad alta tensione e al fluido o gas isolante mantenuto sotto pressione.Il tubo deve quindi avere dimensioni controllate, affidabile integrità della cucitura dell'ERW, superfici interne lisce, saldabilità e resistenza alle perdite durante il lungo servizio sotterraneo.

Il grado A è normalmente scelto quando è richiesta una grande flessione, accendimento o sonorizzazione.

Specificativi del prodotto

Intervallo di dimensioni standard

Lo spessore nominale della parete è selezionato in base alle dimensioni del tubo e alla progettazione del progetto, entro il range standard ASTM A523 di 5,56 ∼ 14,27 mm.Altre combinazioni di dimensioni possono essere fornite se soddisfano tutti i requisiti restanti di ASTM A523/A523M..

Caratteristiche principali

Costruzione di ERW a tenuta di pressione

La cucitura longitudinale è prodotta con saldatura a resistenza elettrica senza l'aggiunta intenzionale di metallo di riempimento.seguita da una pressione meccanica per formare una saldatura forgiata continua.

Ogni tubo è sottoposto a prova idrostatica per verificare il contenimento della pressione.fusione della saldatura incompleta e altre discontinuità legate alla pressione prima della spedizione.

Geometria interna controllata

I circuiti di cavi ad alta pressione richiedono un passaggio interno relativamente liscio perché i cavi elettrici possono essere tirati attraverso lunghe sezioni di tubo dopo l'assemblaggio sul campo.bordi affilati, la pesantezza della scala o le restrizioni dimensionali locali possono danneggiare l'involucro del cavo o aumentare la resistenza dell'installazione.

Il rinforzo interno della saldatura è quindi controllato e trimato secondo la procedura di fabbricazione e le specifiche di acquisto.

Formabilità per grado

Il grado A ha una resistenza alla trazione minima di 330 MPa e una resistenza alla resa minima di 205 MPa.Il suo livello di resistenza più basso offre una maggiore flessibilità di formazione e lo rende il grado preferito per i progetti che richiedono un'ampia piegatura, scintillante o suonante.

Il grado B ha una resistenza alla trazione minima di 415 MPa e una resistenza alla resa minima di 240 MPa.È selezionato quando è richiesta una maggiore resistenza meccanica mantenendo la saldabilità e la normale capacità di formazione a freddo.

Composizione saldabile in acciaio al carbonio

I limiti di carbonio e manganese sono controllati per garantire un equilibrio pratico tra resistenza, saldabilità e prestazioni di formazione.Le estremità semplici possono essere preparate per la saldatura a fondo di campo utilizzando una procedura di saldatura approvata adatta al grado e allo spessore della parete ordinati.

Stabilità dimensionale

Il diametro esterno specificato, lo spessore della parete, la squarità e la rettitudine delle estremità sono controllati per supportare l'allineamento del campo.La geometria accurata riduce il disallineamento tra le sezioni di tubo adiacenti e facilita saldature di campo circonferenziale coerenti.

I nostri vantaggi

1. Come viene verificata l'integrità della cucitura ERW?

Per i condotti di cavi ad alta pressione, l'ispezione visiva da sola è insufficiente perché le piccole discontinuità di cucitura possono diventare percorsi di fuga dopo l'installazione.

Il nostro piano di ispezione può combinare:

• Prova idrostatica di ciascun tubo

• Ispezione ad ultrasuoni o elettromagnetica della zona di saldatura

• Prova di appiattimento per la saldatura e la duttilità

• Prova di trazione per lotto di produzione

• Esame visivo e dimensionale del filo longitudinale

I registri di ispezione e la tracciabilità dei materiali possono essere inclusi nella documentazione di fabbricazione.

2Come si evitano i danni ai cavi durante il tiraggio?

Gli appaltatori professionisti di sistemi di cavi sono preoccupati per il lampo interno di saldatura, le estremità taglienti dei tubi, la scala e i materiali estranei perché queste condizioni possono danneggiare le giacche dei cavi durante l'installazione.

Per ridurre questo rischio, il tubo può essere fornito con:

• Flash interno ERW controllato e trimato

• Fabbricazione a partire da semi di legno

• Superfici interne pulite

• Rimozione delle scaglie sciolte e dei materiali estranei

• Ispezione facoltativa della pulizia interna

• Cappucci protettivi per il trasporto e lo stoccaggio

I requisiti di accettazione della superficie interna possono essere definiti nell'ordine di acquisto prima della produzione.

3Come si controllano i problemi di saldatura e di allineamento sul campo?

La scarsa squarità della estremità, l'eccessiva ovalità o il diametro esterno incoerente possono causare variazioni del gap radicale e disallineamento circonferenziale della saldatura nel campo.

Il nostro controllo dimensionale include:

• Ispezione del diametro esterno in più posizioni del tubo

• Verifica dello spessore della parete

• Ispezione della finitura quadrata

• Controllo della reticolazione

• Controlli di arrotondamento finale e di ovalità

• Corrispondenza e identificazione dei lotti di progetti speciali

Il bisellato può anche essere fornito secondo una specifica di saldatura sul campo approvata, sebbene il prodotto standard sia dotato di estremità semplici.

Norme di esecuzione

La norma ASTM A523 non deve essere sostituita da una norma generale per tubi a pressione senza l'approvazione del progettista del sistema di cavi.le disposizioni di formazione e i requisiti di prova sono specificamente associati ai circuiti elettrici a tubo ad alta pressione.

Applicazione specifica

Cavo sotterraneo ad alta pressione riempito di olio

Il tubo è utilizzato come involucro in acciaio saldato per un circuito sotterraneo di cavi di trasmissione ad alta pressione riempiti di olio.

Le lunghezze dei singoli tubi vengono allineate e saldate per circonferenza nel campo per creare un condotto a pressione continua.e il circuito completato è riempito di fluido dielettrico a pressione.

Il tubo di acciaio svolge diverse funzioni:

• contenente il fluido dielettrico a pressione

• Protegge i cavi elettrici dai carichi del terreno e dagli urti meccanici

• Fornisce un percorso continuo controllato per l'installazione del cavo

• Resiste a carichi esterni durante il servizio sotterraneo

• Supporta giunti saldati a tenuta stagna tra le sezioni del tubo

• Protegge il sistema di cavi dall'umidità e dall'esposizione ambientale

Il tubo non è destinato a funzionare come conduttore elettrico stesso e non deve essere specificato come una linea di trasmissione generale di olio, gas o fluidi di processo senza una valutazione tecnica separata.

Composizione chimica

Proprietà meccaniche
