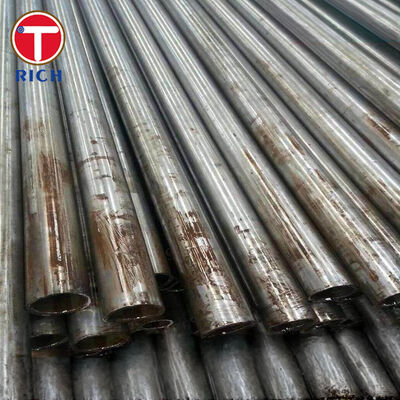

Tubo di acciaio al carbonio senza saldatura ASTM A524 per servizio a temperatura atmosferica e inferiore

Il tubo di acciaio al carbonio senza saldatura ASTM A524 è progettato principalmente per sistemi di tubazioni a pressione che operano a temperature atmosferiche e moderatamente inferiori. È prodotto in acciaio al carbonio ucciso a grana fine e viene fornito in Grado I o Grado II in base allo spessore della parete.

Il tubo può essere prodotto mediante finitura a caldo o trafilatura a freddo e deve ricevere un trattamento termico dopo la formatura. È adatto per saldatura, piegatura, flangiatura, avvolgimento stretto e operazioni di fabbricazione simili. La fornitura tipica include ispezione dimensionale, prove di trazione, prove di appiattimento o piegatura e esame idrostatico o non distruttivo approvato.

ASTM A524/A524M copre dimensioni di tubi da NPS 1/8 a NPS 26, corrispondenti a DN 6 a DN 650. Le dimensioni sono generalmente fornite secondo ASME B36.10M, salvo diversa indicazione dell'acquirente.

Specifiche

Caratteristiche principali

Costruzione in acciaio ucciso a grana fine

I tubi ASTM A524 devono essere prodotti da acciaio completamente ucciso utilizzando una pratica a grana fine. Questo percorso di produzione controllata dell'acciaio migliora l'uniformità strutturale e supporta una formazione, saldatura e prestazioni affidabili in servizio a pressione.

Contenuto controllato di carbonio e manganese

Il contenuto massimo di carbonio è limitato al 0,21%, mentre il manganese è controllato tra 0,90% e 1,35%. Questa composizione fornisce un equilibrio pratico tra resistenza, duttilità e saldabilità.

Resistenza definita in base allo spessore della parete

La selezione del grado è determinata dallo spessore della parete:

• Il Grado I si applica a spessori di parete di 9,52 mm e inferiori.

• Il Grado II si applica a spessori di parete superiori a 9,52 mm.

Il Grado I fornisce una resistenza allo snervamento minima di 240 MPa. Il Grado II fornisce una resistenza allo snervamento minima di 205 MPa con un allungamento minimo aumentato per tubi a parete più spessa.

Trattamento termico post-formatura obbligatorio

Sia i tubi finiti a caldo che quelli trafilati a freddo vengono riscaldati a una temperatura superiore a 845°C. Successivamente vengono raffreddati all'aria o all'interno della camera di raffreddamento di un forno a atmosfera controllata.

Questo trattamento riduce le tensioni residue di formatura e produce proprietà meccaniche più uniformi in tutta la sezione del tubo.

Adatto per fabbricazione secondaria

I tubi ASTM A524 sono destinati a rimanere adatti per:

• Saldatura

• Piegatura a freddo

• Flangiatura

• Avvolgimento stretto

• Lavorazione meccanica

• Formatura delle estremità

• Assemblaggio di sistemi a pressione

Le procedure di produzione dovrebbero comunque essere qualificate secondo il codice finale dell'attrezzatura e le condizioni operative.

I nostri vantaggi

Controllo del grado basato sullo spessore della parete

Un problema di acquisto frequente è l'ordinazione di Grado I o Grado II senza confermare lo spessore nominale effettivo della parete. ASTM A524 non tratta questi come gradi di materiale liberamente intercambiabili.

Il nostro processo di revisione del materiale abbina lo spessore della parete ordinato alla corretta classificazione:

• Spessore della parete fino a 9,52 mm incluso: Grado I

• Spessore della parete superiore a 9,52 mm: Grado II

Ciò impedisce l'identificazione errata del grado su preventivi, registri di produzione, marcature dei tubi e certificati di ispezione.

Trattamento termico tracciabile e documentazione del materiale

Gli acquirenti di tubi per servizio a pressione richiedono comunemente la prova che il materiale abbia ricevuto il trattamento termico post-formatura specificato.

I registri di produzione possono includere:

• Numero di lotto

• Percorso di produzione

• Condizione di trattamento termico

• Analisi chimica

• Risultati delle prove di trazione

• Risultati delle prove idrostatiche o non distruttive

• Dimensioni finali

• Marcatura del prodotto

• Certificato di ispezione EN 10204 3.1

Questa tracciabilità supporta l'ispezione in entrata e la revisione della documentazione delle apparecchiature a pressione.

Requisiti dimensionali e di prova confermati prima della produzione

Le dimensioni dei tubi da sole non sono sufficienti a definire un ordine ASTM A524. L'acquirente dovrebbe anche specificare la schedulazione richiesta, l'estremità del tubo, il metodo di prova, la lunghezza, la condizione superficiale e la documentazione di ispezione.

Prima della produzione, l'ordine può essere revisionato per:

• NPS o diametro esterno

• Spessore nominale della parete o schedulazione

• Grado I o Grado II

• Condizione finita a caldo o trafilata a freddo

• Lunghezza fissa o casuale

• Estremità lisce o smussate

• Prove idrostatiche o non distruttive

• Protezione superficiale

• Requisiti di marcatura

• Tipo di certificato di ispezione

Ciò riduce le deviazioni tecniche tra l'ordine di acquisto, il piano di produzione e i documenti di ispezione finale.

Standard di esecuzione

Applicazione

Tubazioni di trasferimento per serbatoi di stoccaggio liquidi a bassa temperatura

Il tubo di acciaio al carbonio senza saldatura ASTM A524 può essere utilizzato per tubazioni di trasferimento collegate a serbatoi di stoccaggio di liquidi a bassa temperatura dove la temperatura di progetto specificata, la pressione di progetto, il margine di corrosione e il codice di tubazioni applicabile consentono la costruzione in acciaio al carbonio.

In questa applicazione, il tubo trasporta il liquido di processo tra il serbatoio di stoccaggio, l'unità di pompaggio, l'assemblaggio delle valvole e le apparecchiature di processo a valle. La costruzione senza saldatura elimina il giunto di saldatura longitudinale, mentre la struttura in acciaio ucciso a grana fine supporta la formatura e la saldatura durante la fabbricazione del sistema.

La selezione finale del materiale deve essere confermata rispetto alla temperatura minima del metallo di progetto e ai requisiti di prova d'impatto del codice di ingegneria applicabile. L'ASTM A524 non deve essere considerato adatto per servizio criogenico senza una revisione completa del progetto.

Composizione chimica

Proprietà meccaniche

Produzione e trattamento termico

L'acciaio deve essere completamente ucciso e prodotto utilizzando una pratica a grana fine. Può essere prodotto mediante forno elettrico, ossigeno basico o un altro processo consentito dall'edizione applicabile dello standard.

Il tubo può essere finito a caldo o trafilato a freddo, soggetto a disposizioni di produzione relative alle dimensioni. Dopo la formatura, il tubo deve essere riscaldato sopra 845°C e raffreddato all'aria o nella camera di raffreddamento di un forno a atmosfera controllata.

La sequenza di produzione tipica include:

Produzione dell'acciaio e analisi chimica
Preparazione del billetta
Perforazione
Laminazione a caldo o trafilatura a freddo
Trattamento termico
Raddrizzatura
Finitura delle estremità
Ispezione dimensionale
Test meccanici
Test idrostatico o non distruttivo
Protezione superficiale
Marcatura e certificazione

Ispezione e test
