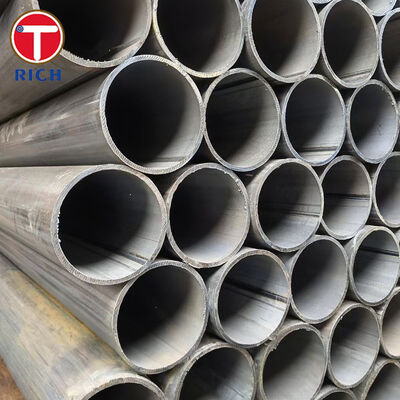

ASTM A587 Tubo di acciaio a basse emissioni di carbonio saldato a resistenza elettrica per l'industria chimica

ASTM A587 tubi di acciaio a basso tenore di carbonio saldati a resistenza elettrica sono specificamente fabbricati per applicazioni di tubazioni di processo nell'industria chimica in cui l'integrità della saldatura è affidabile, la duttilità è buona,capacità di frenata, e le prestazioni di piegatura a raggio ravvicinato sono necessarie.

L'ASTM A587/A587M copre i tubi di acciaio a basse emissioni di carbonio ERW da NPS 1/2 [DN 15] a NPS 10 [DN 250], con dimensioni aggiuntive specificate.e il tubo è normalizzato dopo la saldaturaIl tubo a freddo viene normalizzato dopo l'ultima operazione di estrazione a freddo.

Una differenza fondamentale tra ASTM A587 e le specifiche dei tubi saldati di uso generale è la sua enfasi sulle prestazioni di formazione.Il tubo fornito secondo la presente norma è destinato a resistere a gravi operazioni di flanging in tutte le dimensioni coperte e a curvature a raggio stretto attraverso NPS 4 [DN 100].

Specificità

Caratteristiche principali

Formabilità elevata per le linee di processo fabbricate

Il tubo ASTM A587 è progettato per applicazioni che richiedono una formazione sostanzialmente maggiore rispetto al tubo di processo regolare convenzionale.

Il materiale deve essere adatto a:

• Operazioni di formazione di flange severe nell'intero intervallo di dimensioni coperto

• Curvatura a raggio stretto attraverso NPS 4 [DN 100]

• Appiattimento a freddo senza crepe o guasti di saldatura inaccettabili

• Appiattimento inverso per la valutazione della saldatura

Questa combinazione è particolarmente rilevante quando la linea di processo finita contiene estremità formate, curve compatte o connessioni fabbricate.

Controllata chimica a basse emissioni di carbonio

ASTM A587 limita il carbonio ad un massimo dello 0,15%.

Il livello di carbonio controllato consente di mantenere la duttilità necessaria per le operazioni di piegatura e flangatura, riducendo al contempo il rischio di eccessiva durezza associata alla formazione e alla saldatura.

Il manganese è controllato tra lo 0,27% e lo 0,63%, mentre il fosforo e lo zolfo sono limitati al massimo dello 0,035%.

Acciaio calcolato in alluminio

L'acciaio è di alluminio ucciso, con l'alluminio specificato tra 0,020% e 0,100%.

La deossidazione controllata contribuisce alla qualità uniforme dell'acciaio e aiuta a fornire le caratteristiche di formazione uniformi richieste per la fabbricazione di tubi di processo.

Normalizzazione obbligatoria

Il tubo fornito dopo la fabbricazione dell'ERW è normalizzato al di sopra della temperatura di trasformazione critica superiore.

Per i tubi a freddo, la normalizzazione viene eseguita dopo l'ultima operazione a freddo.

La normalizzazione riduce le differenze metallurgiche create durante la saldatura e la formazione e produce una microstruttura più uniforme in tutto il corpo del tubo.

Performance meccanica definita

Il tubo finito deve soddisfare i seguenti requisiti minimi di resistenza alla trazione:

• Resistenza alla trazione: minimo 330 MPa

• Forza di potenza: minimo 205 MPa

• Allungamento in 50 mm: minimo 40%

Il requisito di allungamento minimo relativamente elevato è particolarmente importante per le tubazioni a flange e piegate per il processo chimico.

I nostri vantaggi

Integrità della saldatura ERW controllata

Una delle principali preoccupazioni di approvvigionamento per le tubazioni ERW di processo chimico è se la saldatura longitudinale possa resistere alla flessione e alla formazione di flange successive senza crepe.

Il controllo della produzione si concentra quindi non solo sull'aspetto esterno della saldatura, ma anche sullo stato metallurgico e meccanico della zona di saldatura completa.

L'ispezione ASTM A587 può comprendere:

• Prova di appiattimento

• Prova di appiattimento inverso

• Prova delle flange

• Prova di corrente di vortice

• Prova ad ultrasuoni

• Prova di perdita di flusso magnetico

Questi esami consentono di verificare la continuità della saldatura prima che il tubo entri nella produzione a valle.

Performance di modellazione verificata prima della consegna

I fabbricanti di apparecchiature chimiche eseguono spesso operazioni di piegatura, formazione delle estremità e formazione delle flange dopo aver ricevuto il tubo.

Per questo motivo, l'ispezione dimensionale da sola non è sufficiente.

Il tubo ASTM A587 è prodotto appositamente per applicazioni di formazione severe.le prove di formazione e di formazione forniscono una base tecnica definita per valutare se il tubo è adatto alla fabbricazione a valle.

Per i progetti che prevedono raggi di curva particolarmente piccoli o geometrie speciali delle flange,i campioni di produzione rappresentativi possono essere valutati anche in base ai requisiti del cliente per la formazione del componente finito;.

Calore, dimensioni e risultati dei test rintracciabili

La variazione tra i calori di produzione può creare problemi durante la piegatura, la saldatura o l'assemblaggio automatico delle attrezzature di processo.

La tracciabilità del materiale può quindi essere mantenuta dall'acciaio in entrata attraverso la produzione di ERW, la normalizzazione, l'ispezione e l'identificazione del tubo finito.

La documentazione di ispezione può includere:

• Numero di calore

• Analisi chimica

• Proprietà di trazione

• Diametro esterno

• Spessore della parete

• Controllo della reticolazione

• Condizione di trattamento termico

• Risultati dell'esame non distruttivo

Ciò consente ai team di acquisto e di controllo qualità di verificare la conformità del materiale rispetto all'ordine di acquisto prima dell'uso in produzione.

Norme di esecuzione

Applicazione

Dosificazione chimica di tubi di trasferimento di acqua per il processo di scivolo

Un'applicazione rappresentativa è il tubo di trasferimento dell'acqua di processo installato all'interno di uno scivolo di dosaggio chimico.

Questi assemblaggi richiedono spesso un percorso di tubazione compatto, connessioni formate, rami saldati e estremità di tubo posizionate con precisione all'interno di uno spazio limitato per le attrezzature.

Il tubo ASTM A587 ERW è adatto per questo tipo di linea di processo fabbricata perché la sua chimica a basso tenore di carbonio controllata, condizione normalizzata, allungamento minimo del 40%,e prestazioni specifiche di supporto per la flangia e l'appiattimento, la successiva piegatura e fabbricazione.

Actual compatibility with the transported chemical must be verified separately because ASTM A587 defines the steel pipe construction and mechanical requirements but does not establish universal corrosion resistance for all chemical media.

Composizione chimica

Proprietà meccaniche

Riferimento dimensionale

Ispezione della qualità

L'ispezione di produzione tipica ASTM A587 comprende la verifica delle dimensioni, l'identificazione del materiale, le prove meccaniche, la valutazione della formazione e l'esame della saldatura.

Gli elementi di controllo critici includono:

• Tracciabilità del numero di calore

• Verifica della composizione chimica

• Misurazione del diametro esterno

• Misura dello spessore della parete

• Controllo della reticolazione

• Prova di trazione

• Prova di appiattimento

• Prova di appiattimento inverso

• Prova delle flange

• Ispezione della zona di saldatura

• Esame non distruttivo

• Ispezione visiva finale

Il tubo di acciaio a basse emissioni di carbonio ASTM A587 ERW è quindi più appropriato quando un progetto di tubazione a processo chimico richiede una combinazione di chimica a basse emissioni di carbonio controllata, condizione di saldatura normalizzata,elevata duttilità, prestazioni di modellazione affidabili e qualità di saldatura ERW verificabile piuttosto che solo capacità di trasporto di fluido di base.
