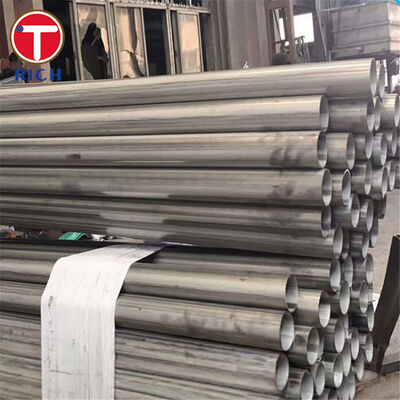

BS 6323-7 Tubi di acciaio saldatura ad arco sommerso per l'automobile e l'ingegneria meccanica

BS 6323-7 tubi di acciaio saldati ad arco sommerso sono tubi di acciaio al carbonio saldati longitudinalmente destinati a applicazioni automobilistiche, meccaniche e di ingegneria generale.La norma si applica in particolare ai tubi saldati ad arco sommerso con diametro esterno pari o superiore a 150 mm e definisce due categorie di materiali.: SAW 4 e SAW 5.

I tubi sono fabbricati con saldatura longitudinale a nastri di piastra di acciaio preformata o a scalp utilizzando un processo automatico di saldatura ad arco sommerso.Per tubi a freddo, può essere applicato un trattamento termico se necessario.

La norma BS 6323-7:1982 è una storica norma britannica che è stata ritirata.gli acquirenti devono confermare se la specifica originale BS 6323-7 è contrattualmente richiesta o se dovrebbe essere utilizzata una BS sostitutiva EN 10296-1.

Specificità

Caratteristiche principali

Geometria a grande diametro controllata

La norma BS 6323-7 è specificamente destinata a tubi di diametro esterno pari o superiore a 150 mm. Le dimensioni comunemente utilizzate elencate nella norma si estendono a 2020 mm OD,rendendo il disciplinare adatto a sezioni di tubi meccanici saldati relativamente grandi.

La tolleranza di diametro esterno è controllata a ± 0,75% o ± 10 mm, a seconda di quale delle due produca la deviazione più piccola consentita.con un'altezza superiore a 50 mm.

Livelli di resistenza alla trazione definiti

SAW 4 ha una resistenza minima di 235 MPa e una resistenza alla trazione minima di 410 MPa.

La SAW 5 fornisce una resistenza minima di 340 MPa e una resistenza alla trazione minima di 490 MPa.

Questa distinzione consente ai progettisti e agli acquirenti di selezionare il livello di resistenza in base ai requisiti di carico meccanico del componente finito.

Integrità della saldatura ad arco sommerso

Il tubo è prodotto con la saldatura automatica ad arco immerso di un giunto longitudinale in una piastra preformata.Il processo è particolarmente adatto per tubi di diametro relativamente grande e di parete più pesante perché i parametri di saldatura possono essere controllati continuamente lungo la cucitura longitudinale.

Oltre alla prova di trazione, la norma BS 6323-7 richiede una prova di piegatura della striscia.e il campione non deve presentare crepe o difetti significativi.

I nostri vantaggi

1Controllo della qualità delle cuciture per la fabbricazione successiva

Una delle principali preoccupazioni quando si acquistano tubi meccanici SAW di grande diametro è se la saldatura longitudinale tollererà il taglio, la saldatura, la piegatura e la fabbricazione senza sviluppare difetti.

La produzione può quindi essere controllata intorno all'allineamento della saldatura, all'input di calore, al rinforzo della saldatura, alla penetrazione e alla stabilità dimensionale.fornire un metodo diretto di valutazione della duttilità e della robustezza della zona di saldatura.

Per gli ordini critici, nell'ordine di acquisto possono essere specificati separatamente ultrasonici supplementari, come l'esame della saldatura longitudinale.

2Controllo delle dimensioni per l'assemblaggio e l'elaborazione

I tubi saldati di grande diametro possono creare problemi di montaggio quando l'ovalità, la variazione della parete, la rettitudine o la deviazione della lunghezza del taglio sono eccessive.

La norma BS 6323-7 fornisce tolleranze definite di OD, spessore e lunghezza, mentre la norma BS 6323-1 stabilisce un limite generale di rettitudine di 1,5 mm per metro.Tolleranze più strette possono essere concordate quando i tubi sono destinati alla lavorazione, apparecchi meccanici montati o apparecchi di saldatura controllati.

L'ispezione dimensionale può includere OD, circonferenza, spessore della parete, rettitudine, lunghezza e geometria della cucitura della saldatura in base al piano di ispezione dell'acquirente.

3- Chiara tracciabilità del grado e dell'ispezione

Gli acquirenti professionisti hanno spesso bisogno di conferma che il tubo fornito corrisponda al grado ordinato e non solo a una descrizione commerciale dell'acciaio al carbonio.

Gli ordini possono quindi essere identificati in base al grado BS 6323-7, al numero di calore, alle dimensioni, alle condizioni di consegna e ai requisiti di ispezione.La composizione chimica e le proprietà di trazione possono essere verificate in base ai corrispondenti requisiti SAW 4 o SAW 5..

Se la documentazione del progetto richiede specifiche moderne,l'acquirente deve indicare questo fatto prima della produzione perché BS 6323-7 è stata ritirata e sostituita per applicazioni di ingegneria meccanica comparabili da BS EN 10296-1.

Norme di esecuzione

Queste norme non devono essere considerate automaticamente intercambiabili: equivalenza di grado, processo di saldatura, dimensioni, requisiti di prova,e condizione di consegna devono essere controllate separatamente prima della sostituzione.

Applicazione

Alloggiamento dell'albero motore per veicoli pesanti

Un'applicazione specifica è un grande alloggiamento meccanico tubolare utilizzato in assemblaggi di trasmissione automobilistica pesanti.

Il tubo fornisce il corpo strutturale cilindrico necessario per trasmettere o sostenere carichi meccanici mantenendo il diametro, la rettitudine e lo spessore della parete controllati per la successiva lavorazione,saldaturaSi può scegliere SAW 5 quando si richiede una resistenza minima superiore a SAW 4.

L'idoneità finale deve essere confermata dal calcolo del carico effettivo del componente, dal requisito di stanchezza, dalla progettazione della saldatura e dalle specifiche tecniche applicabili al veicolo.

Composizione chimica

La norma BS 6323-7 specifica solo due gradi di acciaio, SAW 4 e SAW 5. Pertanto, l'aggiunta di cinque gradi richiederebbe specifiche di materiali di miscelazione da standard non correlati e potrebbe indurre in errore gli acquirenti.La tabella seguente contiene intenzionalmente solo i due gradi formalmente specificati dalla norma BS 6323-7..

Proprietà meccaniche
